從熱板管路設計與溫控精度入手，提升硫化溫度均勻性

輪胎在硫化這個階段的時候，模具內部的溫度分布如果不均勻，那就很容易直接導致胎面硬度出現差異，還有簾線脫層的問題也會跟著來，這樣一來廢品率和返工成本就都上去了。很多廠家在排查問題的時候，習慣性地就把原因歸結到設備老化了，或者膠料配方不好，但很少有人會系統地去分析一下，加熱介質在熱板里面的流動路徑到底怎么樣，還有溫控系統響應上有沒有落差。當然了，這個問題也不是說光看哪一點就能解決的。我這里呢，就是從熱板管路布局和控溫調節邏輯這兩個關鍵維度來展開說說的，希望能幫助搞硫化工藝的人員，快速找到溫度不均的根源在哪兒，然后知道往哪個方向去改善。

熱板內部加熱介質的流速與流道設計

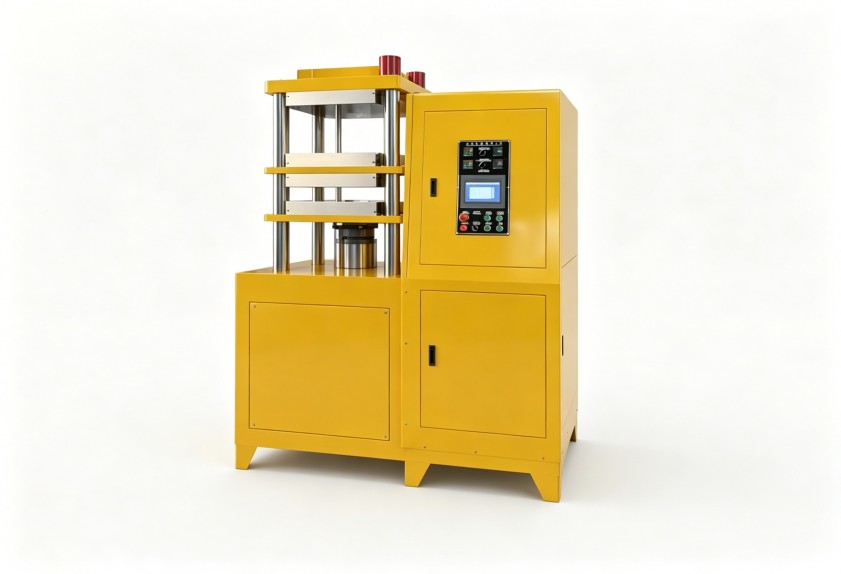

通常情況下，常規平板硫化機的熱板是由好多組加熱通道組成的，介質嘛，比如導熱油或者蒸汽，它們在通道里面的流動狀態，就直接決定了熱量傳遞的均勻不均勻。一般來說，有兩個地方最容易出問題：

• 并聯管路阻力不均：就像同一塊熱板上的并聯支路，如果它們的長度、彎頭數量差異太大的話，靠近進口的那條支路流速就高，換熱也就充分，但遠離進口的支路就可能出現“死區”了，形成局部低溫點。所以建議在設備檢修的時候，去測量一下各支路的出口溫度，如果溫差超過了3到5℃，那就得評估評估，看看是不是有必要重新布局管路了。
• 通道截面與排布間距：要是通道直徑太小了，就會限制住介質的流量，而間距如果太寬了呢，相鄰模具區域的熱量又沒法充分覆蓋到。不同的輪胎規格，對升溫速率和峰值溫度的要求都不一樣的，工廠應該根據自己常用的模具尺寸來優化熱板通道的設計，而不是就那樣沿用一套通用的結構。

溫控系統的溫差補償能力

很多硫化機在升溫階段的時候表現還行，但一進入保溫階段，就老是出現反復超調或者欠溫的現象。這個跟溫控系統的調節邏輯是直接相關的，也不能全怪設備。具體來說：

• PID參數與環境負載：標準的PID控制器只是針對固定的熱負載工況來整定的，可實際生產當中，開放車間的氣流啊、模具更換的頻率啊、熱板表面的結垢等等這些變量，都會把初始參數給打破。所以說，定期對溫控系統做做自適應校驗，或者選用那種帶有環境補償功能的控制器，就能減少空載和負載時的溫差波動。
• 溫度傳感器位置：埋入式的熱電偶如果安裝得太淺了，或者太靠近加熱源，那測出來的溫度就會比模具實際工作面的溫度要高；要是裝在回油管路上呢，又容易因?yàn)榻橘|(zhì)混合導致響應滯后。這里建議大家把傳感器布置在模具和熱板的接觸面附近，然后用多點平均值作為反饋信號，這樣就能避免單點誤判。對于那種多區域溫控的熱板結構，要確保每一塊獨立控溫區都至少配備一套獨立的傳感器，別依賴單一探頭去調控全局的溫度分布。

輪胎硫化場景下的可操作建議

結合輪胎制造中常見的205/55R16規格來說吧，要是發現胎冠硬度合格率低于95%，而且同批次的胎肩和胎側硬度偏差超過了5個點，那就可以按下面的順序來排查：

先驗證一下熱板各分區的溫度，用手持式測溫儀在模具起模5分鐘內測量至少12個點位，畫一張溫度熱力圖出來，看看有沒有溫差超過4℃的區域，重點就去檢查那個地方的介質流動和加熱管排布情況。然后呢，對比一下當前硫化周期內的溫控曲線，識別是不是存在頻繁超調，或者保溫末期溫度持續下降這種趨勢異常，并且檢查一下控制器參數是不是還符合當前批次規格的穩態控制需求。如果硬件上沒什么異常，那就檢查一下模具和熱板之間的貼合度——因?yàn)椴黄秸慕佑|面會形成空氣隔熱層，導致局部溫升不夠，這個時候就要優先處理模具的平面度了，而不是單純地去調設備參數。

尋求定制化改善方案的建議

不同輪胎企業碰到的溫度均勻性問題，往往因?yàn)槟＞呓Y(jié)構、車間環境、硫化班次密度不一樣，差別還挺大的。一套通用的設備改造方案，說實話很難覆蓋所有工況。利拿實業可以根據您的實際需求，提供全流程非標定制化的橡塑混煉成型解決方案，這樣針對性會更強一些。
